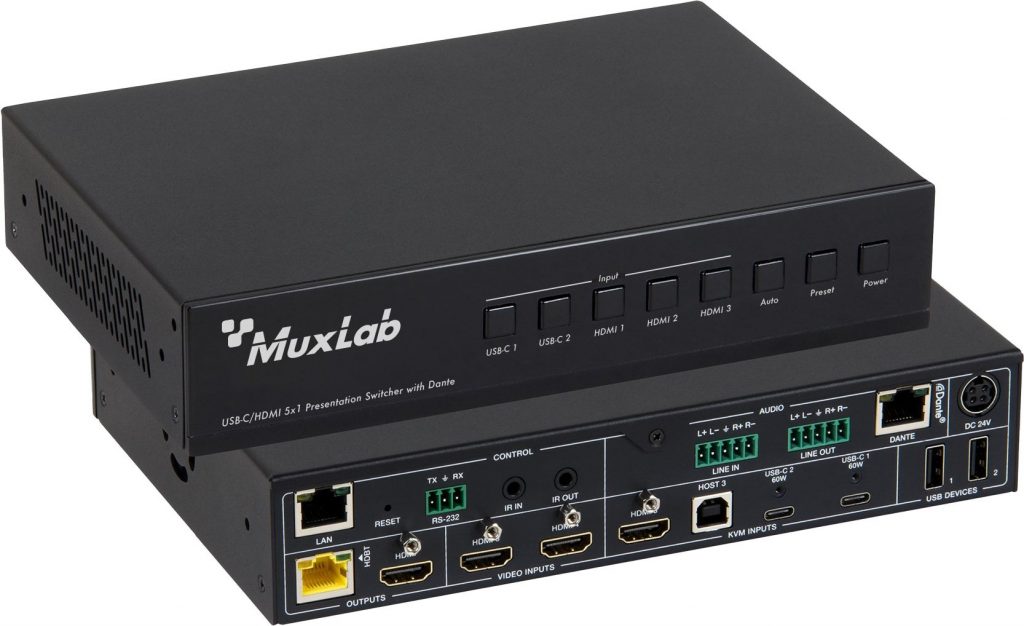

Dans un monde où les salles de réunion, les amphithéâtres et les centres de conférence demandent des installations AV toujours plus polyvalentes, le modèle 500533 de MuxLab se positionne comme une solution haut de gamme. Il s’agit d’un commutateur de présentation (5 entrées → 1 sortie) offrant à la fois des connexions USB-C et HDMI, de la transmission longue distance via HDBaseT 3.0, ainsi qu’une intégration audio réseau via Dante.
Caractéristiques principales
Voici les atouts techniques majeurs du 500533 :
- Bande passante vidéo jusqu’à 18 Gb/s, sur la commutation 5×1.
- Conformité HDMI 2.0b et HDCP 2.2, ce qui garantit la compatibilité avec de nombreux dispositifs protégés.
- Résolution maximale prise en charge : jusqu’à 4K @60Hz 4:4:4.

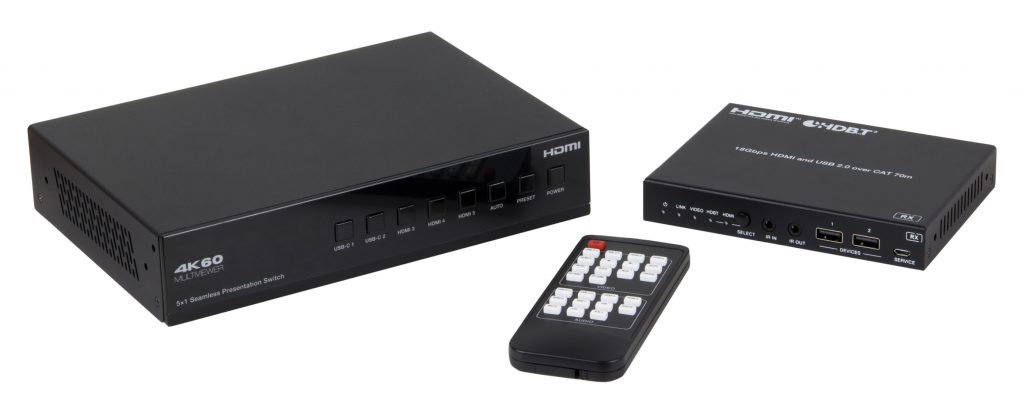

- Support de la norme HDBaseT 3.0 avec PoE (Power over Ethernet) pour simplifier l’installation et étendre la distance de transmission.
- Entrées variées : 3 × HDMI, 2 × USB-C (selon fiche technique).
- Sorties : 1 × HDMI + 1 × HDBaseT, plus audio analogique ou via Dante.
- Audio réseau via Dante (2×2) : embedding et extraction audio intégrés.
Cas d’utilisation concrets
Voici quelques scénarios typiques :
1. Salle de conférence corporate
Imaginez une salle de réunion de direction où des participants arrivent avec leur laptop ou leur tablette (USB-C ou HDMI). Grâce au 500533, l’installateur pré-connecte :
- 2 entrées USB-C (ex : MacBook)
- 3 entrées HDMI (ex : lecteur Blu-ray, boîtier vidéo, console)
Le switcher gère automatiquement ou manuellement la sélection de la source. L’affichage principal (4K @60) est envoyé à un écran ou projecteur. L’audio sort via Dante vers le réseau audio, ce qui permet une diffusion fluide vers les enceintes de salle ou un système de conférence.
Le tout peut être piloté via Web GUI ou commande RS-232 intégrée au système de contrôle de la salle.
2. Centre de formation / amphithéâtre
Dans une salle d’enseignement, plusieurs présentateurs (professeur + stagiaires) utilisent différentes sources. On souhaite aussi parfois afficher plusieurs sources simultanément (ex : écran professeur + écran stagiaire).
Le switcher permet les modes multiview : afficher par exemple la source professeur en grand + un écran auxiliaire en PIP avec la source stagiaire. Grâce à l’USB KVM, on peut aussi connecter une console ou un PC de contrôle, et l’extension USB 2.0 sur HDBaseT permet de piloter un PC distant ou souris/clé USB depuis la salle.
3. Hôtel / salle de réunion multi-usage
Un hôtel dispose de salles modulables pour conférences, banquets ou présentations. Le 500533 permet de basculer rapidement entre sources : le client arrive avec son ordinateur, on passe en HDMI CI-dispo, switch automatique ou manuel. L’audio est routé via Dante vers la sonorisation de la salle. Le signal vidéo est transmis sur de longues distances (ex : salle séparée ou murale) via HDBaseT ce qui réduit l’infrastructure câblage.
4. Centre de commandement / contrôle
Dans un environnement critique (command & control), on a besoin d’afficher rapidement différentes sources (caméras, PC de supervision, cartes temps réel). Le switcher 5×1 permet de commuter haut débit vidéo 4K @60 et audio sur réseau. Le contrôle via TCP/IP / Web GUI permet l’intégration dans un système de gestion d’alarme ou de surveillance.
Plus d’infos : MuxLab
