Aujourd’hui nous vous parlons des fréquences dans l’audio, c’est-à-dire les fréquences audibles par les oreilles humaines, et qui sont traitées par chacun des haut-parleurs de vos enceintes. Que ce soit pour sonoriser un centre commercial, des espaces de bureau ou une installation résidentielle, les enceintes doivent présenter des qualités de reproduction minimale afin que l’on puisse bien distinguer les voix des instruments, le piano des guitares, ressentir le lieu d’enregistrement, etc. Alors, à quoi correspondent les fréquences et comment se répartissent-elles ?
De 20 à 20.000 Hz, pour les oreilles les plus jeunes
L’oreille humaine peut percevoir les fréquences allant de 20 Hz jusqu’à 20.000 Hz. Il faut savoir que plus le nombre est bas, plus les fréquences sont basses. Et inversement. La base est la suivante : 20 Hz c’est le grave, 20.000 Hz c’est l’aigu. Entre les deux se trouvent une multitudes de nuances et de détails.
Sachant que plus l’on vieillit, moins l’oreille est performante dans les hautes fréquences. Les 20.000 Hz s’entendent lorsque l’on a moins de 20 ans, ensuite l’oreille décline et perd 1000 Hz tous les 10 ans environ. Ce n’est pas une règle immuable, elle dépend de chaque personne et du soin que l’on prend de ses oreilles en évitant de les exposer à des bruits trop forts trop souvent.
Quels types de fréquences ?
On peut diviser la bandes de fréquences entendables par l’oreille en huit zones. Si on détaillait un peu tout ça ?
Les fréquences subsoniques (1 Hz – 20 Hz)
Elles sont généralement produites par des tremblements de terre et par les grandes orgues que l’on trouve dans les églises. Il s’agit donc ici plutôt de vibrations ressenties qu’entendues.
Les fréquences très basses (20 Hz – 40 Hz)
Il s’agit de l’octave la plus basse perçue par notre oreille. Ces fréquences sont produites par les grosses caisses de batteries, les notes les plus basses d’un piano ou d’une guitare basse, ou encore le tonnerre ou le ronronnement d’un gros moteur tel que celui d’une climatisation.
Les fréquences basses (40 Hz – 160 Hz)
Cette bande de fréquences concerne les fondations de la musique dans le grave avec tout ce que cela concentre de rondeur et d’impact.
Les fréquences moyennes basses (160 Hz – 315 Hz)
Ce spectre comprend entre autre la note Do central du piano. Leur qualité de reproduction est primordiale. Utilisées de la mauvaise manière avec de mauvais réglages, les informations sonore pourraient être sérieusement altérées et éloignées de la réalité.
Les fréquences moyennes (315 Hz – 2,5 KHz)
L’oreille est plutôt sensible à ce spectre de fréquence. Par ailleurs, cette bande sonore est celle qui correspond à la qualité d’un haut-parleur de téléphone.
Les fréquences moyennes hautes (2,5 Khz – 5 KHz)
Les fréquences atteignent ici un pic où l’oreille humaine est la plus sensible. Elles contribuent à différencier les instruments les uns des autres.
Les fréquences hautes (5 Khz – 10 Khz)
il s’agit d’une zone qui contient plusieurs des harmoniques de notes produites dans les bandes précédentes. Cette zone dispose d’ailleurs d’une zone acoustique limitée.
Les fréquences très hautes (10 KHz – 20 KHz)
Ici, il y a encore moins d’acoustique, seules sont présentes les notes harmoniques les plus hautes spécifiques à certains instruments.
Les fréquences sont-elles toutes aussi importantes ?
Comme on vient de le voir, l’oreille est plus sensible dans les fréquences médium. Justement, c’est là où se situe l’énergie principale de la plupart des instruments mais aussi des voix chantées. Bien que l’oreille puisse entendre dans les meilleurs conditions de 20 à 20 kHz, que les CD assurent une bande passante aussi large et que les enregistrements Hi-Res sont même capables de monter à 96 kHz ou plus, les fréquences les plus importantes se situent entre 30 et 4.000 Hz.
Le tableau ci-dessous vous donne les exemples d’un certain nombre d’instruments. Le piano a le spectre le plus large. Une guitare va de 75 à 1400 Hz par exemple, le violon de 200 à 3500 Hz. Les grandes orgues ont le spectre le plus large, de 16 Hz à 8372 Hz pour être précis. Si l’on prend l’ensemble des types de voix chantées (basse, baryton, ténor, alto, soprano), la couverture en fréquences est identique à celle de la guitare : 75-1.400 Hz.
Alors est-ce si grave de perdre de l’audition dans l’aigu avec l’âge ? Le schéma ci-dessus reprend uniquement les fréquences fondamentales. Celles-ci sont toujours complétées d’harmoniques plus aiguës qui contribuent à la définition de l’instrument et à son timbre. Une grande partie de la richesse des instruments se trouve dans les harmoniques. Les hautes fréquences sont donc nécessaires.
Au delà des 20 KHz, les fréquences ne sont plus perçues par l’oreille mais plutôt directement par le crâne. La musique ne contient que très peu de ces fréquences. De plus, il faut des enregistrements en audio Hi-Res pour pouvoir les reproduire. En revanche, elles contiennent toujours des harmoniques ainsi que les micro informations de réverbération du lieu d’enregistrement liées au type et à la taille de l’instrument utilisé.
Et comment est-ce que ça se traduit dans les enceintes ?
Chaque zone de fréquences est reproduite par un type de haut-parleur. Là encore, une règle simple : plus les fréquences sont basses, plus le haut-parleur devra être de grande taille. Et vice-versa. En fonction des haut-parleurs qu’elles embarquent, les enceintes reproduiront donc toute ou partie de l’ensemble des fréquences entendues par l’oreille humaine.
Subwoofer – les fréquences très basses, de 20 à 40 Hz – haut-parleurs de diamètre 20 à 46 cm
Woofer/bas-médium – les fréquences basses, de 40 à 160 Hz – haut-parleurs de 13 à 20 cm
Médium – les fréquences moyennes, de 160 à 2.500 Hz – haut-parleurs de 8 à 13 cm
Tweeter – les fréquences hautes, de 2.500 à 20.000 Hz – haut-parleurs de 25 mm en moyenne
Super tweeter – les fréquences au-delà de 20.000 Hz – haut-parleurs de 20 mm en moyenne
Rares sont les enceintes équipées des cinq types de haut-parleurs ! On parle alors d’enceinte cinq voies. Plus globalement, les enceintes les plus courantes sont des enceintes deux voies contenant un woofer/médium et un tweeter.
Les fréquences médium, la clé d’une reproduction de qualité
En résumé, les lois de la physique sont immuables : pour reproduire la musique le plus fidèlement possible, il faut des enceintes à la bande passante la plus large possible. Cependant, cela est vrai dans le cadre d’une installation HiFi pour les personnes plus exigeantes. Pour les autres et pour un grand nombre d’applications commerciales, il faudra idéalement se diriger vers des enceintes dont la partie médium est soignée. Même si la bande passante est écourtée dans les basses comme dans les très hautes fréquences, ce sera au final peu pénalisant dans beaucoup de cas.

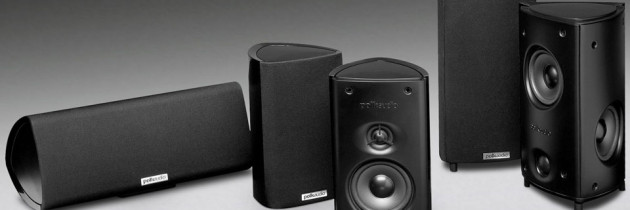

Selon que l’on dispose d’un système stéréo, home cinema ou multiroom intégré dans les murs et plafonds, le positionnement optimal des enceintes répond à des contraintes physiques avec lesquelles il faut jongler. En effet, la pièce n’est pas forcément de forme plus ou moins rectangulaire, il peut y avoir des renfoncements, une partie en L ou encore des meubles ou baies vitrées qui empêchent l’installation d’une enceinte. Nous allons voir les différents positionnements et comment s’en sortir quand on est face à l’une de ces contraintes.
Écoute stéréo
En HiFi classique, c’est-à-dire avec une paire d’enceintes, qu’elles soient au format bibliothèque ou colonne, il faut chercher à recréer un triangle équilatéral. La distance entre les deux enceintes doit être la même que la distance entre la position d’écoute et chaque enceinte. Le schéma ci-dessous reprend cette logique. On voit également que les enceintes doivent être orientées vers la position d’écoute. Si le triangle équilatéral est respecté, l’angle sera de 30° automatiquement, inutile de sortir votre rapporteur !

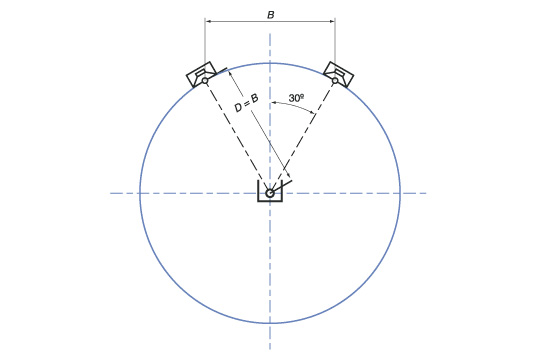

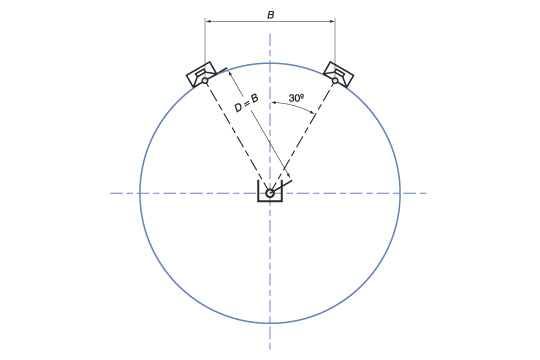

(c)audiodesignlabs.com – placement optimal d’une paire d’enceintes stéréo
Idéalement, les enceintes seront éloignées le plus possible du mur arrière pour obtenir une image sonore la plus large et cohérente possible. Aussi surprenant que cela puisse paraître, plus vous allez éloignée les enceintes du mur arrière, et plus la scène sonore va se créer en arrière des enceintes. Cela n’est pas toujours possible, et parfois, les enceintes seront posées sur les étagères d’une bibliothèque.

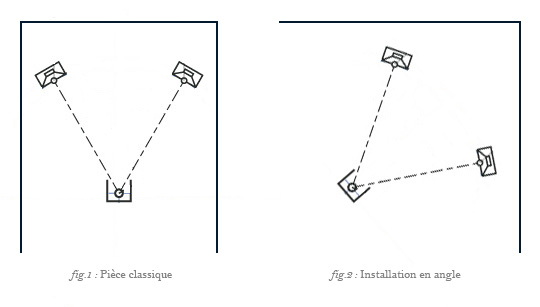

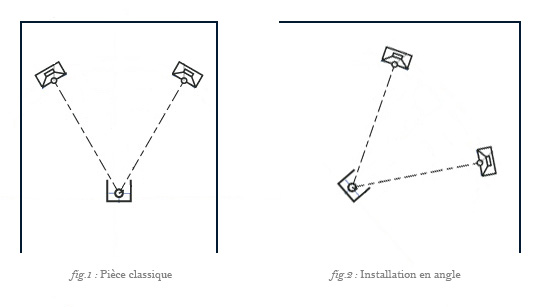

Dans le cas de l’installation d’un tel système avec une enceinte qui se retrouverait dans un angle de la pièce, il est recommandé de faire tourner le système afin de respecter une certaine symétrie. En effet, une seule enceinte sur les deux positionnée dans un coin va venir renforcer les fréquences les plus basses et déséquilibrer le rendu. Le problème est à traiter de la même façon avec une enceinte trop proche d’un meuble imposant ou de baies vitrées.
6 enceintes et plus en home cinéma
Une installation home cinéma est encore plus problématique puisque l’on a ici non pas deux mais six enceintes, caisson de graves inclus. On peut bien évidemment monter à huit, dix et encore plus d’enceintes. Mais plus l’accumulation sera importante et plus on se rapproche de la salle dédiée qui devient alors exempte des défauts rencontrés dans les pièces de vie.

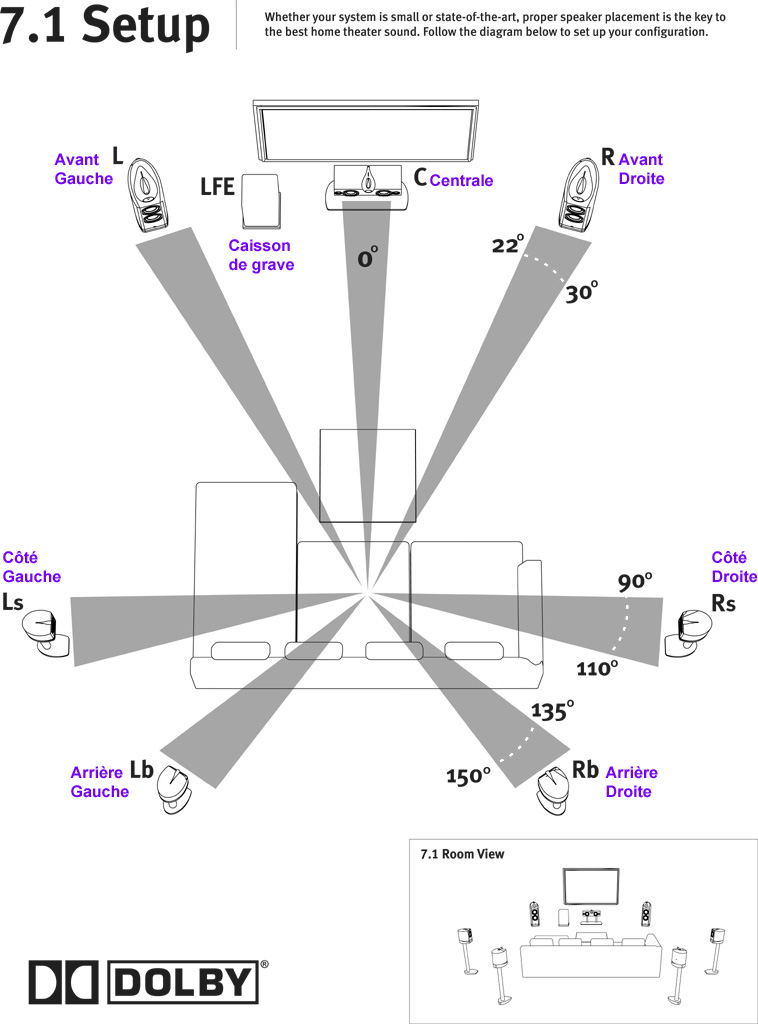

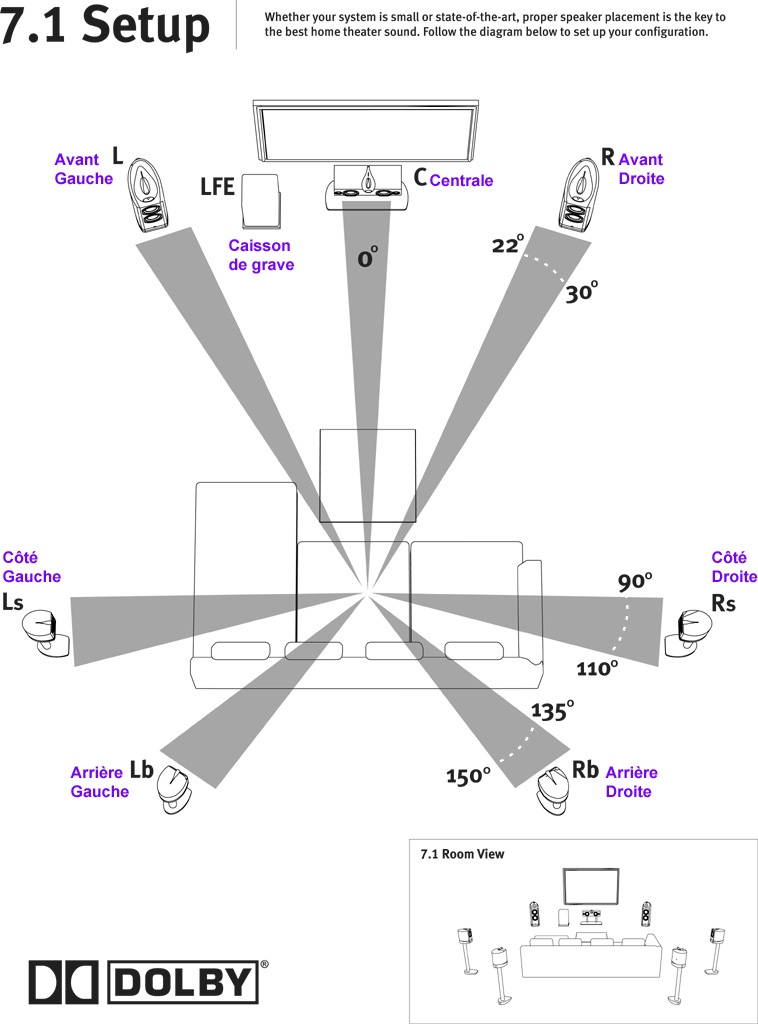

(c)Dolby – cliquez pour agrandir
Le schéma ci-dessus illustre l’utilisation de sept enceintes et d’un caisson de graves. On doit toujours respecter l’angle de 30° fait par les enceintes principales. S’ajoute l’enceinte centrale sous l’écran ou éventuellement derrière si l’on est en vidéoprojection avec un écran transsonore. Cette solution est par ailleurs la meilleure puisque l’enceinte centrale étant dédiée avant tout aux dialogues, le rendu sera parfaitement cohérent si le son vient de l’écran !
Les enceintes d’effets sont au nombre de quatre en 7.1 : côté gauche (Ls), côté droit (Rs), arrière gauche (Lb) et arrière droit (Rb). Si le placement de ces quatre enceintes est impossible, il est envisageable de mettre dos à dos les enceintes de côté et les enceintes arrière : les enceintes de côté étant orientées vers l’avant, les enceintes arrière étant orientées logiquement vers l’arrière. Les réflexions de la pièce devraient vous rapprocher du rendu si les enceintes étaient placées de façon optimale.
Vous pouvez également rester en 5.1. Dans ce cas, ce sont les enceintes arrière qui sont inexistantes. En effet, contrairement à ce que l’on peut croire, les enceintes d’effets en 5.1 doivent être placées sur les côtés et non à l’arrière !
La solution encastrable pour plus de discrétion
Maintenant, il y a la possibilité de s’affranchir de cette contrainte en utilisant pour les effets des enceintes encastrables. Celles-ci devront être placées idéalement au plafond, de chaque côté du canapé. Si le placement doit être décalé vers l’arrière, le problème pourra être contourné grâce au tweeter orientable d’un grand nombre d’enceintes encastrables de plafond.

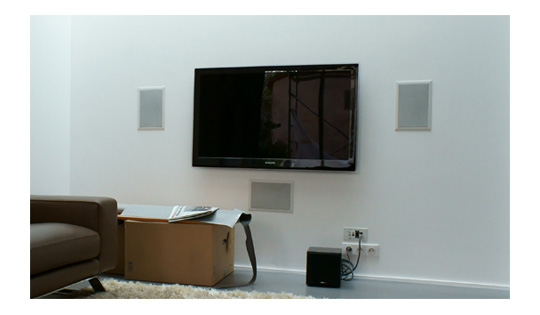

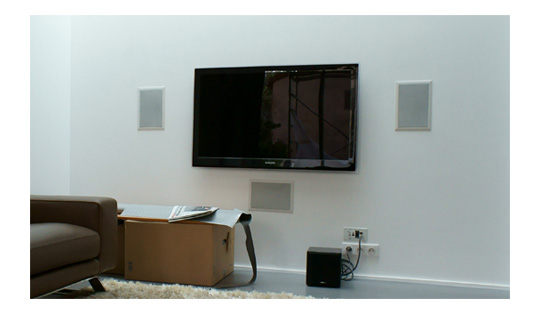

Il est également possible d’utiliser des enceintes encastrables pour les cinq enceintes. Les enceintes avant et centre devront être encastrées au même niveau derrière un écran de projection transsonore, ou entourer un téléviseur à écran plat. Là aussi, on peut respecter l’angle des 30° en orientant le tweeter de certaines enceintes encastrables murales.
Le caisson de grave existe également en version encastrable ! Différents modèles de tailles plus ou moins conséquentes peuvent se cacher dans les cloisons ou même dans le plancher. Et pour un rendu aussi puissant qu’un très gros caisson de graves traditionnel, on peut multiplier les caissons encastrables puisqu’ils n’occupent aucune place dans la pièce.
Testez et optimisez
Dans tous les cas, en dehors de la théorie, rien ne vaut les tests en situation. Il se peut que le fait de déplacer les enceintes de quelques centimètres par rapport à la théorie donne un résultat bien meilleur. On peut mixer les enceintes classiques et encastrables sans problème, tant que l’on reste dans la même famille d’enceintes, et donc idéalement dans la même marque. Et lorsque le placement devient critique, on peut encore s’en sortir avec les outils de calibration des amplificateurs audio/vidéo pour régler de façon numérique les distances et délais. Reste que l’idéal, c’est un bon placement d’abord, et ensuite l’usage des outils de calibration.
Et s’il existait un matériau capable de façonner et de focaliser les ondes sonores ?
Un matériau qui peut se plier, façonner et focaliser les ondes sonores qui le traverse et permettant par la même occasion de nouvelles applications concernant les systèmes audio ? Des équipes de deux universités du Royaume-Uni l’ont fait en créant des briques de métamatériaux !
Un système qui permet de créer des champs sonores qui utilisent l’imagerie médicale, l’audio et l’ultrason. L’approche matérielle adoptée par les chercheurs est simple et peu coûteuse, et offre ainsi une nouvelle alternative ! En assemblant un métamatériel superposé à de nombreuses petites briques, chaque groupe de bobines a été capable de ralentir le son. Par conséquent, les ondes sonores entrantes peuvent être transformées en n’importe quel champ sonore.
De grandes versions du système démontré pourraient être utilisées pour diriger ou focaliser le son sur un emplacement particulier et former ainsi, un point d’accès audio. Il serait même possible de l’adaptée à la technologie existante des haut-parleurs que nous connaissons !
Les briques peuvent être imprimées en 3D pour ensuite être utilisé de manière aussi efficace qu’une méthode bien plus onéreuse. Une fois assemblées, elles peuvent former n’importe quel champs sonore. Le but premier était donc de permettre des dispositifs acoustiques manipulant le son avec la même facilité et la même flexibilité que les écrans LCD, ouvrant ainsi la porte à de nouvelles solutions contrôlées en temps réel et avec des ressources minimales !
L’hiver arrive à grands pas, alors aujourd’hui, on vous donne un peu de soleil avec ce guide, et cela vous permettra peut être de préparer votre future installation extérieure ! Alors nous vous proposons un petit guide pour réaliser une installation optimale de vos enceintes avec Niles !
La position des enceintes.
Bien placer ses enceintes vous permet de profiter d’un son de meilleure qualité avec un volume confortable sans avoir a user d’ampli puissant et proche de vous. L’idéal selon Niles, est de placer les enceintes à plus ou moins 4 mètres de distance de vos oreilles. Une fois que vous avez donc défini les zones où vous souhaitez entendre de la musique, il vous suffira donc de venir placer chaque enceinte à environ 4 mètres de distance !
Une seule enceinte puissante ?
Si la surface de votre terrain est plutôt conséquente, il faut avant tout privilégier le nombre à la puissance. Pour couvrir une zone plus grande, booster l’ampli permettrait d’amener le son jusqu’à un autre endroit souhaité, mais le volume devra alors être changé à chaque déplacements pour éviter un son trop fort.
N’oubliez pas le contrôle !
Dans l’idéal, chaque zone doit être équipé afin de pouvoir ajuster le volume à tout moment, privilégiez donc plusieurs zones de contrôle sonore plutôt qu’un seul point de contrôle pour tout votre extérieur. Il faut donc pour cela installer des appareils de contrôle résistants aux intempéries, comme par exemple le Niles WMVC100E, le Niles Solo-6IR / Solo-6MD ou encore le Niles SI-1260.
Et vous, comment comptez-vous installer votre extérieur ?
Animez votre jardin ou votre paysage avec ces haut-parleurs « rochers » les plus réalistes du marché !
Ces enceintes « roches » s’entendent mais ne se voient pas parcequ’elles ressemblent à de la vraie roche. Même la grille s’intègrent parfaitement à la roche.
Réalisés par et pour les installateurs, les produits Current Audio se distinguent par l’intelligence et praticité de leurs solutions : ajustement de l’écartement au plafond, système de prise en main facile, angle de diffusion ajustable, protections d’installation…
Ce sont les plus qui font de Current Audio une marque incontournable de l’installation à la qualité reconnue partout dans le monde.
Voici un avant-goût de ce que vous pourrez voir ce week-end au Novotel Paris Tour Eiffel.
Cliquez sur le lien pour voir le dernier bulletin d’information du Festival SON & IMAGE, le salon de la très hautefidélité du son et de l’image, de l’intégration résidentielle et du haut de gamme des produits connectés
Comme depuis quelques années déjà, EAVS était présent au Salon Hifi Home Cinema & Technologies d’Intérieur, le 3ème salon européen High End Audio et Video, vitrine ultime de la haute fidélité de l’image et du son, qui s’est tenu au Novotel Paris Tour Eiffel du 27 au 29 septembre derniers.
Pour cette session, nous avons choisi de nous installer dans la zone Home & Technologies du salon, afin de mettre en avant nos solutions domotiques et de contrôle multiroom.
Notre partenaire exclusif pionnier et leader de la technologie de contrôle, URC a rencontré un vif intérêt de la part des visiteurs, aussi bien professionnels que particuliers. Ils ont pu découvrir un standard de systèmes de contrôle simples et universels avec des télécommandes de pointe et des systèmes d’automation complets aussi bien pour le résidentiel que le commercial.
URC offre en effet un niveau exceptionnel de qualité et de design, d’ingénierie et de fiabilité, ainsi que dans la fabrication et la distribution.URC est considéré comme un fabricant innovant aussi bien par les consommateurs, les fournisseurs d’abonnement, les détaillants, les installateurs et les partenaires OEM.
URCpropose une solution de contrôle complète avec un large choix de télécommandes, d’écrans muraux tactiles, d’applis IPad/iPhone et Android.., allant de la simple télécommande à la gestion complète de la maison avec contrôle des équipements audiovisuel, du système Home cinéma, du système Multiroomaudio non compressé et synchronisé avec streaming audio multiflux, vidéo surveillance, gestion de la température, contrôle de la lumière, interface native KNX, le tout sur une seule et même application.
Notre Directeur d’Agence Grand Sud a d’ailleurs mené une conférence avec nos partenaires de S2ICF, suivie avec grand intérêt par les nombreux participants présents.
Les visiteurs audiophiles se sont aussi longuement attardés sur les produits haut de gamme POLK AUDIO : enceintes encastrables invisibles Vanishing, enceintes colonnes et de bibliothèque Série TSx et série TSi ou au design compact comme la série Blackstone, sans oublier les casques audio Ultrafit conçus spécialement pour les sportifs ou haute performance avec les Ultrafocus…
