  • [Dossier] Le HDBaseT c’est quoi ? Ou comment transmettre le HDMI sur un câble réseau

    [Dossier] Le HDBaseT c’est quoi ? Ou comment transmettre le HDMI sur un câble réseau

    [Dossier] Le HDBaseT c'est quoi ? Ou comment transmettre le HDMI sur un câble réseau

    Le HDBaseT est un protocole de transmission multi-formats sur un simple câble réseau du type « Catégorie 5 ». Il existe depuis 2010 et il est largement utilisé dans le monde de l’intégration audiovisuelle. De plus en plus de produits sont équipés d’une prise HDBaseT : extendeurs, matrices, écrans, vidéoprojecteurs. Ce dossier va vous détailler tout ce qu’il faut savoir sur le HDBaseT.

    A quoi sert le HDBaseT ?

    Le HDBaseT a pour but de transformer le signal HD ou UHD pour qu’il puisse voyager sur un simple câble informatique Catégorie 5, et ce sur de grandes longueurs.

    Le format de transport des signaux audio/vidéo est majoritairement numérique depuis quelques années maintenant. Il transite via des prises et des cordons HDMI, DVI ou DisplayPort. Malheureusement, ces signaux en haut définition, voire en ultra haute définition, nécessitent une bande passante très importante. Ils sont sensibles aux moindres interférences.

    Les cordons HDMI et consorts ne peuvent donc excéder quelques mètres si l’on souhaite conserver un signal audio/vidéo propre de bout en bout. Quelques mètres, c’est régulièrement insuffisant. Il a donc fallu trouver une parade pour les grandes longueurs, et le HDBaseT était né.

    HDBaseT remplace HDMI
    ©HDBaseT.org
    HDBaseT ultimate cable Cat5
    ©HDBaseT.org

    Comment fonctionne le HDBaseT ?

    Pour que le HDBaseT puisse fonctionner, il faut une sortie HDBaseT sur la source et une entrée HDBaseT sur le diffuseur. Ensuite, un câble réseau direct entre les deux et le tour est joué.

    Cependant, rares sont les sources équipées de sorties HDBaseT. On va donc prendre la sortie HDMI, par exemple, et la faire rentrer dans un extendeur « transmetteur » qui s’occupe de transformer le signal entrant en signal sortant HDBaseT.

    Au niveau du diffuseur, il existe désormais de nombreux écrans et vidéoprojecteurs équipés d’une entrée compatible. Si ce n’est pas le cas, il faudra ajouter un extendeur « récepteur » qui va transformer le signal HDBaseT reçu en une sortie HDMI, à relier au diffuseur.

    Enfin, les matrices HDBaseT sont là pour distribuer le signal de plusieurs sources vers plusieurs écrans.

    HDBaseT matrice
    ©HDBaseT.org

    Qu’est-ce que le HDBaseT 5Play ?

    Le HDBaseT sait transmettre autre chose que le signal audio/vidéo, toujours sur le même câble réseau. Cette technologie appelée 5Play correspond aux 5 signaux qui peuvent être transmis simultanément :

    • audio/vidéo
    • Ethernet (connexion Internet)
    • contrôle (IR, RS-232, CEC)
    • USB (clavier/souris)
    • alimentation PoH (100 watts max.)
    HDBaseT 5play
    ©HDBaseT.org

    Sur un simple câble réseau, on peut effectivement transporter en parallèle du son et de l’image la connexion informatique au réseau. C’est très pratique dans le cas où le câble réseau existait déjà et servait à la connexion Internet. On réutilisera le même câble pour le HDBaseT, tout en continuant à transmettre la connexion Internet.

    Tout ce qui concerne le contrôle de la source vers le diffuseur, ou dans l’autre sens, est également inclus. Les trois modes de contrôle que sont l’infrarouge, le RS-232 et le CEC sont supportés. L’USB pour tout ce qui est clavier/souris est aussi compris.

    Enfin, une seule alimentation d’un seul côté est nécessaire. Dans le cas d’un couple d’extendeurs « émetteur/récepteur », celui qui est alimenté transfère l’alimentation à l’autre, toujours à travers ce même câble réseau. On peut comparer cette fonction au PoE des switchs réseaux qui savent alimenter une borne WiFi à travers le câblage réseau. Dans le cas du HDBaseT, cela s’appelle le PoH (Power over HDBaseT).

    Le HDBaseT est-il universel ?

    Le HDBaseT est un standard. C’est-à-dire que tous les appareils estampillés du logo HDBaseT sont compatibles entre eux : un extendeur de marque X peut envoyer un signal à un diffuseur de marque Y.

    Mais attention, tous les produits n’implémentent pas forcément la totalité du 5Play, pour ce qui est de l’Ethernet, du contrôle, de l’USB ou du PoH. Il faut bien le vérifier à l’avance pour écarter toute déconvenue. Pour éviter toute erreur, on choisira des émetteurs et récepteurs du même constructeur et de la même gamme.

    L’organisation HDBaseT met à disposition une base de données des produits existants. Elle n’est pas forcément à jour, mais cela donne déjà un bon aperçu.

    HDBaseT base produits
    ©HDBaseT.org

    Quelle est la distance maximale d’un câble HDBaseT ?

    Il existe cinq classe de A à E qui définissent les performances des équipements HDBaseT. Pour chacune d’elle, la longueur maximale entre la source et le diffuseur est différente. Cela va de 30 mètres pour la classe D à 100 mètres pour la classe A. La classe E correspond à une liaison fibre optique. Le tableau ci-dessous vous détaille les cinq classes.

    HDBaseT class A class B
    ©HDBaseT.org

    Quelle sont les règles à respecter pour une installation HDBaseT ?

    Même si le but du HDBaseT est de profiter de la simplicité des câbles réseau, la qualité de l’installation des câbles réseau est primordiale.

    En effet, comme pour toute installation de câbles réseaux, il faut veiller à respecter les règles suivantes en évitant à tout prix de :

    • tirer exagérément dessus
    • les pincer
    • trop les serrer avec des colliers
    • les tordre
    • dénuder plus de 2,5 cm aux extrémités côté prises

    La norme HDBaseT conseille également d’éviter plus de deux raccords sur le trajet du câble. Il faut par exemple proscrire les panneaux de patch dans les racks. Plus le trajet est direct, mieux c’est !

    Finalement, il faudra bien sûr qualifier le câble et valider la stabilité du signal reçu.

    Fluke qualification reseau
    ©Fluke – qualification d’un câble réseau

    Comment se former à la technologie HDBaseT ?

    L’organisation HDBaseT a tout prévu et propose des modules de formation en ligne. Vous validez chaque module par un petit quizz qui vous permet de passer au suivant. Ainsi, tous les sujets sont abordés, du fonctionnement purement technique jusqu’aux conseils de mise en œuvre.

    HDBaseT formation
    ©HDBaseT.org

    Quelques exemples d’équipements HDBaseT

    • Des extenders HDMI UHD 4K au top de la compatibilité en HDBaseT

    Des extenders HDMI UHD 4K au top de la compatibilité en HDBaseT

    Gefen GTB-UHD600-HBT

    • Un récepteur HDBaseT avec scaler intégré chez Lightware

    Un récepteur HDBaseT avec scaler intégré chez Lightware

    Lightware HDMI-TPS-RX120-HDSR

    • Philips BDL4988XC, un écran de très haute qualité et aux bords ultra fins pour murs d’images avec entrée HDBaseT en option

    philips BDL4988XC

    Ecran mur d’image 49 pouces BDL4988XC00 Philips

    • Un vidéoprojecteur lumineux idéal dans toutes les situations chez Christie, avec entrée HDBaseT

    Un vidéoprojecteur lumineux idéal dans toutes les situations chez Christie

    Vidéoprojecteur noir DLP D12WU-H-B HD Christie

    • Quel câble réseau choisir pour transporter du HDBaseT ?

    Belden HDBaseT

    Câbles Belden parfaitement adaptés au HDBaseT

    Vous avez des questions à propos du HDBaseT ? N’hésitez pas à les poser dans les commentaires, nous nous ferons un plaisir de vous apporter des précisions !

  • Étendez le signal HDMI jusqu’à 70 mètres !

    Étendez le signal HDMI jusqu’à 70 mètres !

    Le transport HDMI, IR et alimentation sur un seul câble CAT-5e … et plus encore !













    Les installations d’entreprise, d’hôtellerie, de détail, d’éducation et médicales nécessitent une extension HDMI au-delà des limites de câble standard. Le Gefen GTB-UHD-HBTL Extender le permet.

    En utilisant un câble CAT-5e ou mieux et la mise en œuvre de Gefen de la technologie HDBaseT ™, le GTB-UHD-HBTL étend HDMI jusqu’à  70 mètres à 1080p et jusqu’à 40 mètres à 4K. Résolutions 4K jusqu’à 60 Hz 4: 2: 0 ou 30 Hz 4: 4: 4, avec 7.1 canaux de débit élevé ou audio numérique sans perte PCM sont pris en charge.

    Transport HDMI, IR et alimentation sur un seul câble CAT-5e, conserver la source et la commande d’affichage avec une fonction d’extension IR bidirectionnelle et offre une flexibilité d’installation avec une seule alimentation (connectée à l’émetteur ou au récepteur).



    Contrôle bidirectionnel sur la ligne (POL) et IR

    Le GTB-UHD-HBTL offre une extension IR à 2 voies entre les unités émetteur et récepteur, facilitant le contrôle des sources A/V placées près de l’unité émetteur et en envoyant des commandes d’automatisation à l’écran ou à un autre périphérique placé près de l’unité récepteur. La technologie Bi-Directionelle POL (Power Over Line) de Gefen permet à l’émetteur ou à l’unité récepteur d’utiliser le même câble qui étend le signal HDMI. Seule une des deux unités aura besoin d’une alimentation électrique. Cette fonctionnalité simplifie l’installation dans les cas où une prise électrique peut ne pas être disponible près de la source ou de l’affichage. Les petites enceintes à profil bas peuvent être solidement montées en surface et commodément cachées loin de la vue.

    Gefen GTB-UHD-HBTL



  • Des câbles HDMI à grande vitesse !

    Des câbles HDMI à grande vitesse !

    Le meilleur contenu 4K nécessite les meilleurs composants et par extension, le meilleur câblage. Et c’est pour cette raison que Xantech a conçu la série EX, des câbles qui vont au delà des besoins de contenu, de bonne qualité et d’une fiabilité à toute épreuve !



    Xantech HDMI

    La technologie X-Grip

    Avec 19 broches portant 18.2 Gbps de données, même la moindre jonction d’un composant peut déplacer les conducteurs hors d’alignement. Les connecteurs finis par piano brillant des câbles HDMI de la série Xantech EX sont améliorés grâce à la technologie X-GRIP ™ de Xantech pour maintenir les câbles bien en place, ce qui améliore la fiabilité globale de tout système AV. Un «X» déguisé sur la tête aide à orienter le câble lorsqu’il se branche sur les ports HDMI tournés vers l’arrière.



    La 4K UHD ou rien !

    Les câbles HDMI de la série EX Xantech définissent une nouvelle norme pour la qualité. Avec prise en charge de toutes les fonctions HDMI 2.0b actuelles – y compris HDR, taux de transfert de 18Gbps, résolutions jusqu’à UHD et DCI 4K à 60 images par seconde en 4: 4: 4 Chroma sous-échantillonnage, Audio Return Channel, Dolby Surround et plus – le La série EX est conçue pour dépasser les besoins du système le plus exigeant.

    Une tête de connecteur plus courte et un rayon de courbure plus serré permettent aux câbles HDMI de la série EX de s’adapter à l’affichage le plus fin et aux racks sans compromettre le signal.



    Un design de qualité fait pour durer !

    Tous les HDMI n’ont pas été créés égaux. Les séries EX sont catégorie 2 HDMI ou haute vitesse, ce qui signifie qu’elles sont capables de gérer du contenu qui maximise la spécification complète HDMI 2.0b. Les jauges conductrices d’équilibrage, le blindage EMI externe et le blindage différentiel interne dans la longueur du câble garantissent la livraison de ce contenu même à longue distance. La série EX est prête pour le contenu d’aujourd’hui, mais conçue pour gérer le contenu de demain.



    La prévention EMI pour un signal protégé.

    Les câbles HDMI haute vitesse Xantech avec Ethernet comportent des conducteurs en cuivre sans oxygène et une enveloppe blindée interne en aluminium solide EMI qui est entrelacée avec des contacts en or amincissés pour doubler la protection. Les têtes de câble EX HDMI de Xantech sont logés dans une coque en porcelaine permettant de rejeter la capacité parasite des composants interconnectés
    Peut s’accumuler avec le temps et empêcher le signal HDMI.

  • Une aide pour renouveler vos équipements ?

    Une aide pour renouveler vos équipements ?

    Afin d’accompagner les professionnels lors de la migration des fréquences 700MHz, l’état à mis en place une aide pouvant aller jusqu’à 10% du matériel acquis.



    Neutrik équipement

    Avec le Xirium Pro reliez vos enceintes amplifiées de manière simple et avec la qualité d’un câble !

    Idéal pour :

    • Lieux d’accès difficiles (route…)
    • Salles déjà terminées
    • Monuments classés
    • Décors ou lieux à ne pas dénaturer

    Le Xirium Pro offre la meilleure qualité audio du marché sans aucune altération du signal audio.



    Grâce au répéteur, la transmission est redondante et permanente pour éviter toute interférence et coupures de signal. Transmettez dans une autre salle, ou à distance.
    Avec une puissance modulable de 25mw à 4W la portée peut atteindre 1Km. Le Xirium Pro peut ainsi fonctionner avec un répéteur et faciliter ainsi la mise en place, et la traversée des obstacles.

    Et le contrôle et la configuration totale du système est faite à l’aide d’une application Android ou Ios.



  • La fibre optique en pleine croissance !

    La fibre optique en pleine croissance !

    La fibre optique s’est démocratisée, d’abord réservée à des applications AV professionnelles. Aujourd’hui, son utilisation s’est largement accrue, pour évoluer en même temps que les dernières technologies.



    opticalCON

    La transmission de signal évolue avec les nouvelles technologies, et les connecteurs aussi subissent cette évolution, avec des connecteurs dédié à la fibre optique. Mais même s’il est possible d’adapter les connecteurs classiques, ils risquent de causer une mauvaise transmission, voire une défaillance du signal, et au vue des dernières innovations, les connecteurs sont aujourd’hui aussi important que les câbles et les interfaces utilisées !

    Basé sur le standard LC, l’opticalCON est simple à raccorder, ne nécessite pas d’outils, peut être complété à tout moment par des câbles standards. Les châssis sont au format Neutrik série D, sont étanches IP65 et peuvent transporter l’alimentation secteur (câbles SMPTE). La maintenance, le câblage et la mise en oeuvre sont économiques et ne nécessitent pas d’outils onéreux ou de spécialistes.



    opticalCON

    De la fibre à 24 canaux ?

    Le connecteur de câble optiqueCON MTP24 ADVANCED comporte un boîtier en métal robuste. L’obturateur automatique anti-poussière du connecteur protège la fibre de la contamination et minimise la maintenance. Pour les applications moins robustes, il est possible d’utiliser les connecteurs de câble optiqueCON MTP24 LITE.

    Le connecteur du châssis optiqueCON MTP24 prend en charge les câbles standard MTP, facilitant l’adaptation aux connecteurs de fibre optique LC, SC ou ST. Le joint d’étanchéité fournit notamment un codage des couleurs et une protection IP. L’opticalCON MTP24 est conforme à la norme IEC-61754-7 pour les dimensions d’interface pour les connecteurs MPO (Multi Push-On) utilisés dans les industries des télécommunications et des technologies de l’information.

    La nouvelle optique de MTC24 de Neutrik augmente considérablement l’avance en termes de nombre de canaux pouvant être transmis de manière compacte et sécurisée, une évlution qui devrait s’avérer précieuse dans le domaine de l’AV pro et industrielle ! OpticalCON MTP24 est un autre exemple de l’engagement de Neutrik à assurer le plus haut niveau de performance et de fiabilité du transfert de signal. Adapté pour des longueurs de câbles plus importantes, augmenter le nombre de canaux était donc une nécessité afin d’assurer une transmission optimale d’un signal HD. Basé sur l’optique QUAD, cette nouveauté s’adapte ainsi à de nombreuses applications.

  • Une promotion audio exceptionnelle !

    Une promotion audio exceptionnelle !

    Commandez dès maintenant votre pack « Neutrik Audio 300 » !



    Vous avez les haut-parleurs mais pas les câbles ? Pas de panique, nous avons la solution pour vous et vos installations ! La promotion « Neutrik Audio 300 » c’est 100 connecteurs NC3MXX + 100 connecteurs NC3FXX et 300 (3×100) mètres de câble MP222N-1, mais c’est avant tout des installations audio réussies !



    Nouvelle génération du connecteur XLR de référence. Le successeur de la série X offre de nombreuses améliorations qui le rendent plus fiable, plus facile à assembler et améliore les contacts et la fixation du câble. Le câble MP222N-1 à été développé pour répondre aux exigences quotidiennes des utilisations sur scène et en studio. Un PVC spécial en garantit la souplesse sous des températures extrêmes. Son blindage particulier évite au câble tout effet de mémoire.



  • Une nouvelle manière de se connecter !

    Une nouvelle manière de se connecter !

    Depuis l’ouverture du salon InfoComm 2016, les nouveautés s’enchaînent, et Global Caché n’a pas échappé à la règle.

    Voici donc le nouveau câble Flex Link Relay & Sensor !

    Connecter le câble Flex Link Relay & Sensor au réseau

    L’iTach Flex est une première dans le monde de l’industrie, avec un point de repère intelligent permettant au Wifi ou au réseau de connecter des appareils électrique instantanément. En utilisant les plug-and-play flex link relay de Global Caché, cela apporte une intelligence supplémentaire aux dispositifs non IP en les connectant au logiciel d’automatisation de contrôle de votre choix. De plus, ce petit câble prend aussi en charge les formats http pour le contrôle web n’importe où sur le réseau !

    Et si vous souhaitez l’intégrer à votre vie quotidienne, Global Caché vous propose un guide qui vous permettra d’en profiter rapidement et de manière optimale.

  • Le câble Belden 10GB24 catégorie 6A, aucun compromis !!

    Le câble Belden 10GB24 catégorie 6A, aucun compromis !!


    Qu’est-ce qui est le plus important dans un système de câblage à 10 Gb/s ?

    • Les performances ?

    • La qualité de fabrication ?

    • Son installation ?

    • Son prix ?

    Pour résumer, on pourrait dire que l’ensemble de tous ces facteurs sont essentiels. Le câble Belden 10GB24 catégorie 6A U/UTP regroupe l’ensemble de ces points. Un câble avec d’excellentes caractéristiques mécaniques et électriques à un prix très compétitif !

    • Protection contre les interférences et contre la congestion du réseau (La congestion d’un réseau est la condition dans laquelle une augmentation du trafic provoque un ralentissement global de celui-ci.)

    • Installation rapide

    • Performant sur une longueur de 100 m

    • Petit diamètre de 7.2 mm (câble légers et qui prend peu d’espace)

    • Paires faciles à séparer

    • Faible rayon de courbure

    • Garantie 25 ans

    KV_Web_Product_Bulletin_10GB24_Pic_for_text_531x259px

    Demandez un échantillon !

    Découvrez la gamme BELDEN sur le site EAVS-GROUPE.FR

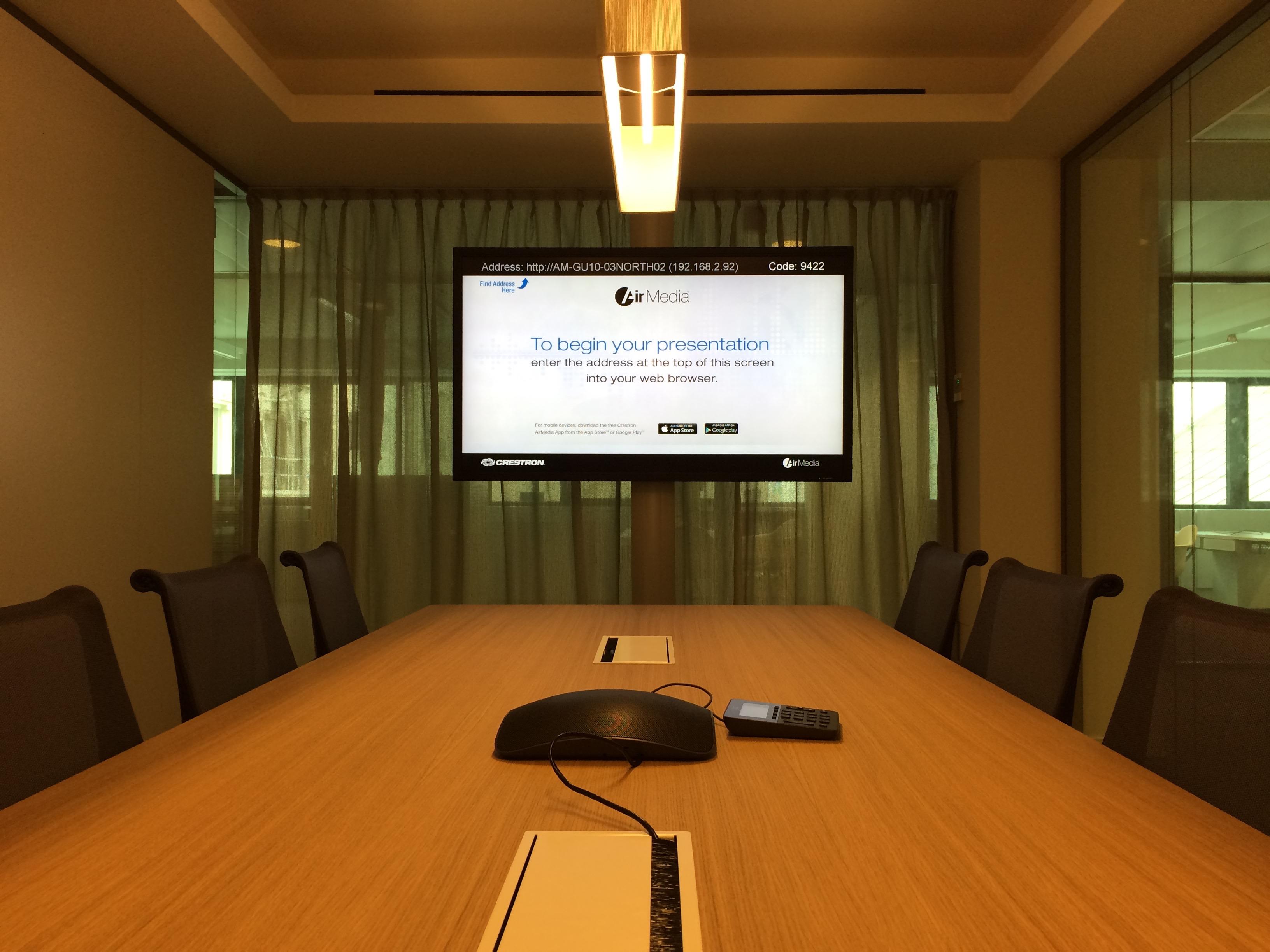

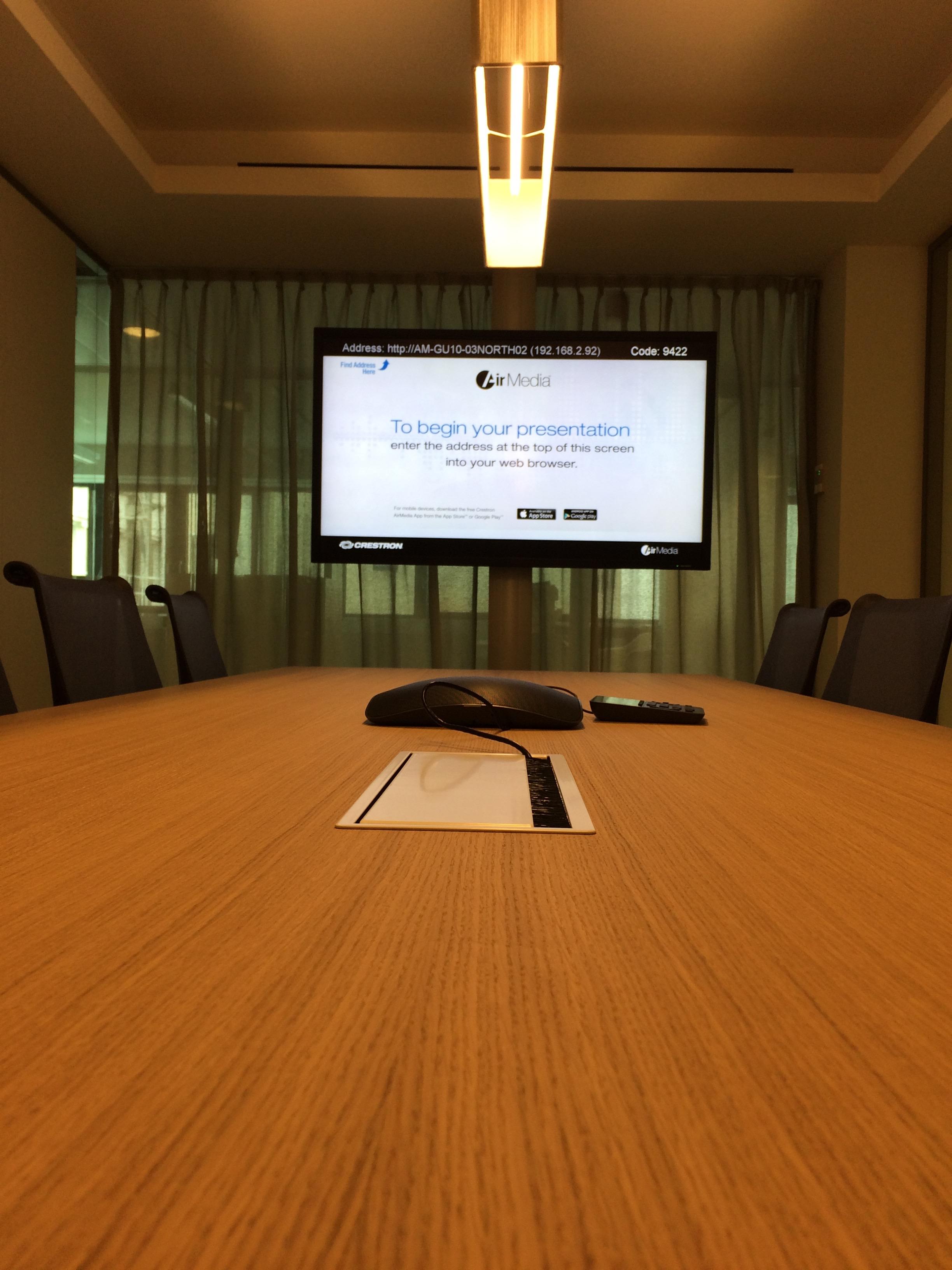

  • Installation : 10 salles de réunion par Carpe Lumen

    Installation : 10 salles de réunion par Carpe Lumen

    Carpe Lumen, spécialiste de l’intégration de techniques audiovisuelles et d’automation, a relevé le défi d’équiper plusieurs petites salles de conférence où aucun espace pour installation multimédia n’était prévu.

    Philippe Georges, fondateur et dirigeant de Carpe Lumen, nous explique :



    « La difficulté de ce projet est qu’il n’y avait ni faux plancher, ni faux plafond. Difficulté supplémentaire, toutes les cloisons des salles étaient vitrées. Donc pas de possibilité de remonter en direct de la table vers l’écran ni de fixer l’écran à une cloison.
    Le seul endroit technique accessible était une retombée plafond en gyproc sur le pourtour de chaque salle (10 au total).
    Le demande du client était de pouvoir projeter une image de taille confortable pour une dizaine de personnes.
    Il fallait la possibilité de projeter via une connexion HDMI sur la table ainsi qu’en « sans fil ».
    J’ai donc proposé le concept suivant dans chacune des 10 salles :
     unnamed (1)

    – 1 potence sol plafond coupée sur mesure avec ancrage sol et plafond par l’intérieur de la potence (Audipack)

    – 1 écran SHARP PN-E702

    – 1 Crestron airmedia pour le sans fil

    – 1 Crestron HD-EXT-3-C pour envoyer la connexion HDMI de la table vers l’écran via le câblage réseau du client.

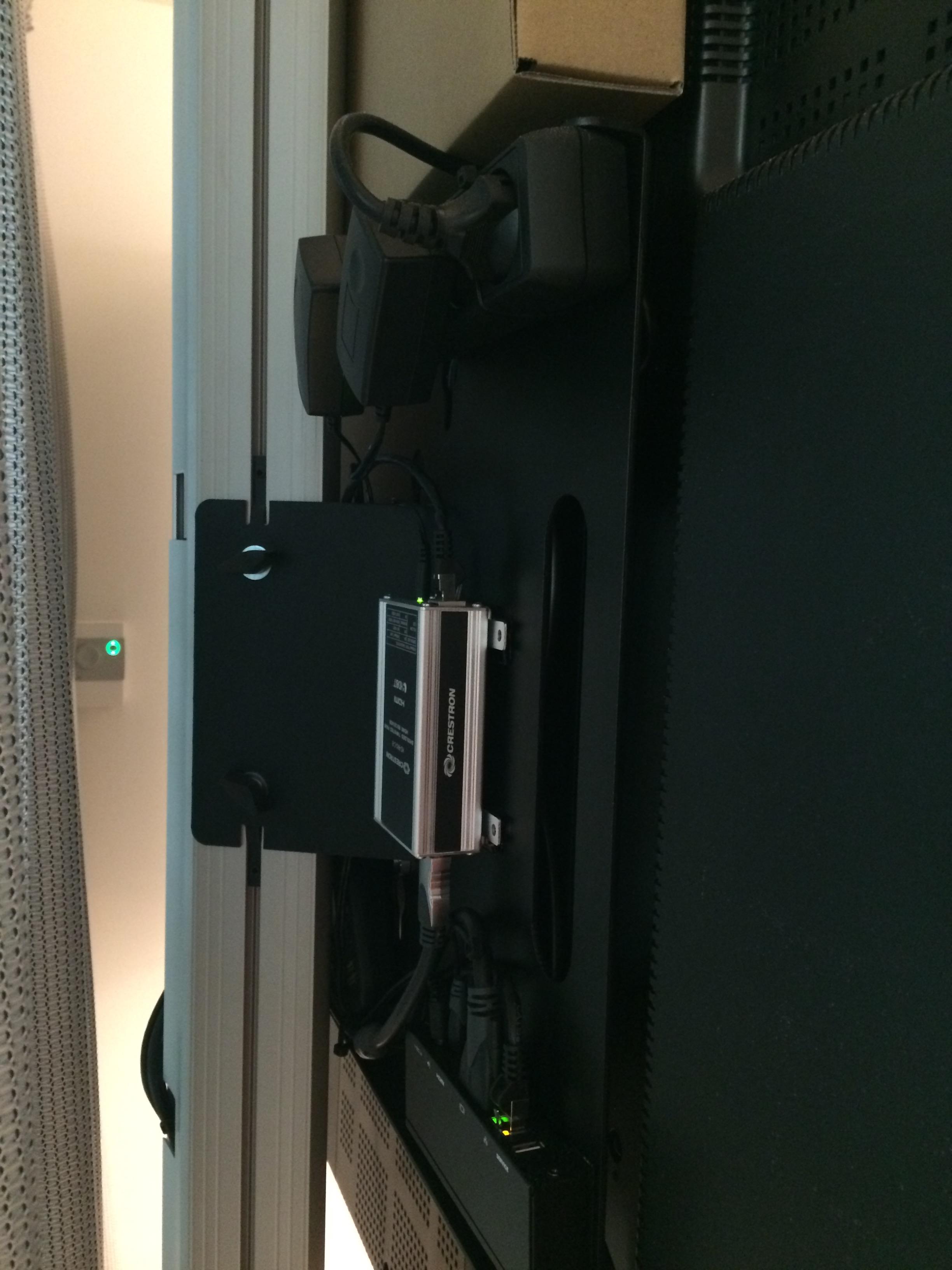

    L’airmedia a été installé au dos de l’écran, au même titre que le récepteur HD-EXT3.
    L’émetteur HD-EXT3 a, quant à lui, été installé sous la table.
    Vu qu’il n’y avait ni faux plafond, ni faux plancher, nous avons fait fabriquer un profil de plafond ingénieux servant d’embase pour les suspensions d’éclairage mais aussi de passage de câble pour les connexions arrivant à la table de l’étage supérieur. »

     Retrouvez nos solutions d’intégration sur www.eavs-groupe.fr

    > Supports AUDIPACK

    > Ecrans SHARP

    > Toutes nos marques

  • Lightware diagnostique le câblage de vos installations !

    Lightware diagnostique le câblage de vos installations !

    Par expérience le câblage de beaucoup de solutions sont sources de problèmes. Lightware dispose d’un outil de diagnostique pour sa gamme de produits TPS.

    Cet outil vous aidera à identifier les problèmes potentiels pouvant provenir d’un câble à paire torsadée au sein de votre installation. Il donne un aperçu en temps réel de la longueur des câbles et de la qualité de votre liaison. Les câbles CATx sont régulièrement mesurés et affichés si le taux d’erreur dépasse les valeurs indiquées.

    Cette fonctionnalité est disponible dans le logiciel de contrôle des périphériques Lightware, elle fonctionne pour les produits suivants :

    Produits TPS Lightware
    Produits TPS Lightware

    Retrouvez la gamme LIGHTWARE exclusivement sur www.eavs-groupe.fr
